Analyse der inneren Struktur und des Arbeitsprozesses von Hydraulikmotoren

I. Interne Strukturzusammensetzung

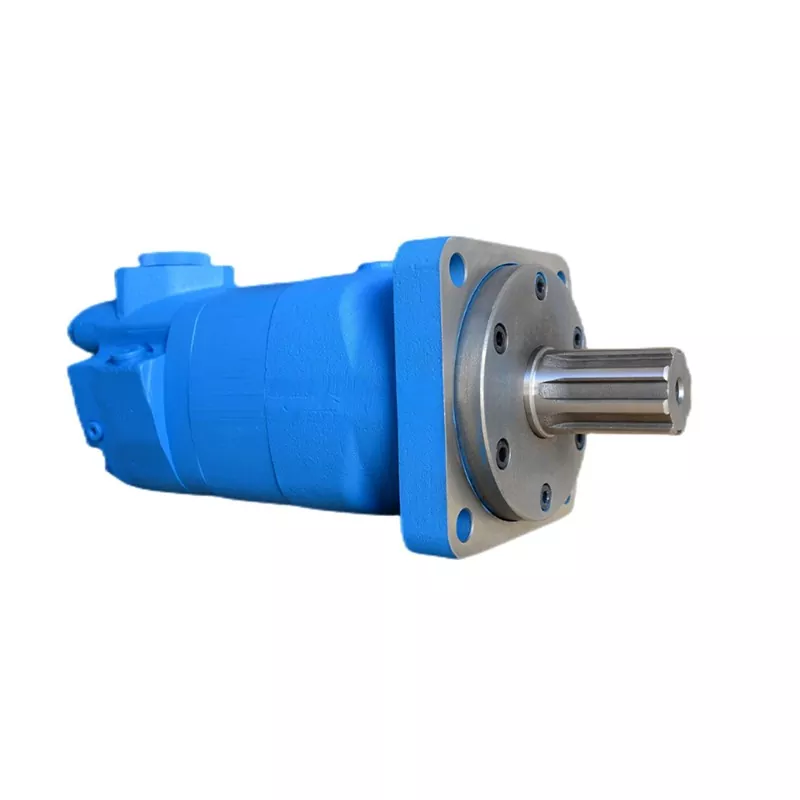

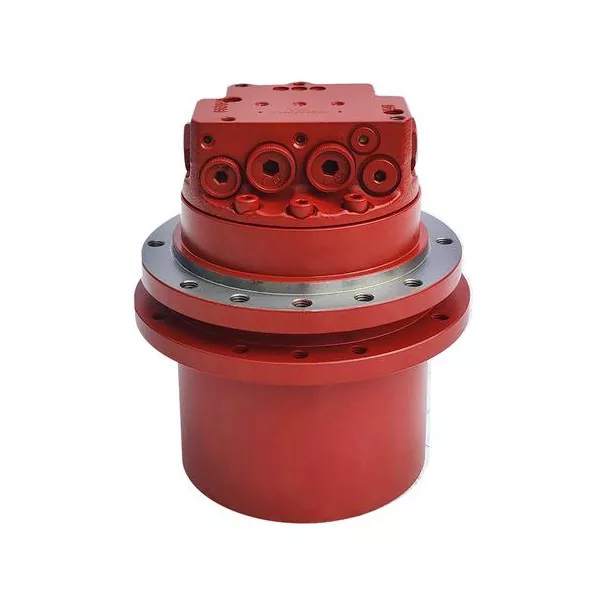

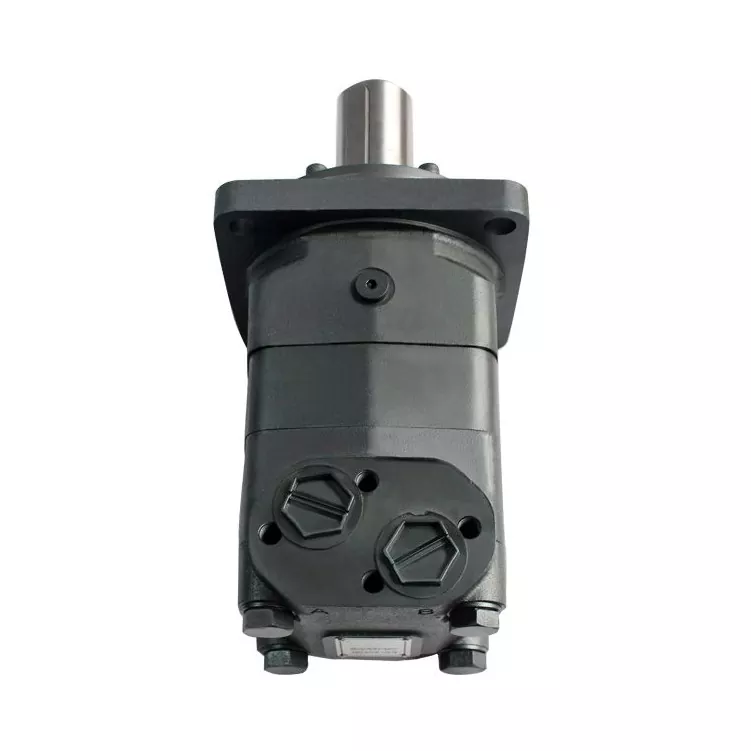

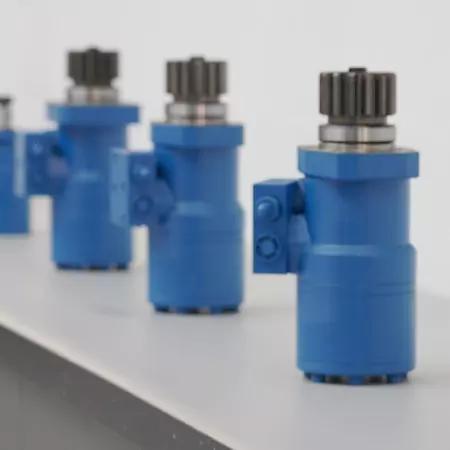

Die Hauptfunktion von aHydraulikmotorbesteht darin, hydraulische Energie in mechanische Energie umzuwandeln. Das Design der internen Struktur ist vollständig auf die Anforderungen der Energieumwandlung ausgerichtet. Die Schlüsselkomponenten sind wie folgt:

1. Grundlegende Strukturelemente

Alle Hydraulikmotoren können nicht ohne zwei Grundkomponenten auskommen: ein abgedichtetes und periodisch wechselndes Volumen und einen Ölverteilungsmechanismus. Die Größe eines geschlossenen Volumens wird durch die Bewegung eines Kolbens, eines Zahnrads oder einer Klinge verändert. Der Ölverteilungsmechanismus steuert den Weg für den Eintritt von Hochdrucköl und den Weg für den Austritt von Niederdrucköl.

2. Typenunterschiedsstruktur

Getriebetyp: Es funktioniert durch das Ineinandergreifen von zwei Innen- und Außenzahnrädern, wobei der Öleinlass und -auslass symmetrisch verteilt ist. Es gibt einen separaten Ölablassanschluss zum Ablassen des aus dem Lager austretenden Öls. Die Zähnezahl des Zahnrads ist größer als die der Pumpe, daher ist die Drehmomentschwankung geringer.

Rotorblatttyp: Die Rotorblätter sind radial am Rotor angebracht und an der Wurzel befindet sich eine Vorspannfeder. Die Feder kann dafür sorgen, dass die Schaufeln und die Innenfläche des Stators fest aneinander haften und eine Abdichtung bilden. Der Ölverteilungsmechanismus sorgt mithilfe eines Rückschlagventils dafür, dass immer Drucköl an der Blattwurzel vorhanden ist.

Kolbentyp

Radialkolbentyp: Der Stator und der Zylinderblock weisen Exzentrizität auf. Unter der Wirkung von Drucköl drückt der Kolben gegen die Innenwand des Stators und die Reaktionskraft erzeugt ein Drehmoment.

Axialkolbentyp: Der Zylinderblock und die Motorwelle sind miteinander verbunden. Der Kolben treibt den Zylinder unter der Wirkung der Normalkraft der Taumelscheibe zum Drehen an. Der Neigungswinkel der Taumelscheibe kann angepasst werden, und auch der Hubraum und die Drehzahl ändern sich entsprechend.

3. Spezielles Design

Die Anforderung für Vorwärts- und Rückwärtsdrehung: Strukturen, die sich in beide Richtungen drehen können, müssen symmetrisch sein. Beim Klingentyp werden die Klingen radial installiert, während der Kolbentyp ein mehrfach wirkendes Innenkurvendesign annimmt.

Leckagebehandlung: Zusätzlich zum Öleinlass und -auslass gibt es auch einen separaten Ölleckageanschluss. Der Ölablassanschluss des Getriebemotors kann eine Beschädigung der Wellenenddichtung verhindern.

II. Der Arbeitsprozess der Umwandlung hydraulischer Energie in mechanische Energie

DerHydraulikmotorwandelt Energie durch die Volumenänderung der abgedichteten Arbeitskammer um. Der konkrete Prozess gliedert sich in folgende Schritte:

1. Hochdruck-Öleingang

Das von der Hydraulikpumpe geförderte Hochdrucköl gelangt über den Öleinlass in die Arbeitskammer des Motors. Die Arbeitskammer verfügt über ein Kolbenloch, eine Zahnradeingriffskammer oder ein Volumen zwischen den Klingen. Beim Einströmen des Öls entsteht ein Druckunterschied.

2. Der Druckunterschied treibt die Arbeitskomponenten an

Kolbentyp: Hochdrucköl drückt den Kolben nach außen, sodass er gegen die Innenwand des Stators drückt. Die vom Stator auf den Kolben ausgeübte Reaktionskraft wird in Drehmomentkomponenten zerlegt, die den Zylinderblock in Drehung versetzen.

Getriebetyp: Drucköl dringt in den Eingriffshohlraum des Zahnrads ein und treibt das Zahnrad in Drehung. Der Ölauslass leitet das ausgelaufene Öl ab.

Klingentyp: Drucköl wirkt auf beide Seiten der Klingen und erzeugt ein hydraulisches Drehmoment. Die Schaufeln liegen unter der Wirkung der Feder eng am Stator an und treiben den Rotor in Drehung.

3. Mechanische Energieumwandlung und -abgabe

Die lineare Bewegung der Arbeitskomponenten wird durch die mechanische Struktur in eine Rotationsbewegung umgewandelt. Die Abtriebswelle überträgt kontinuierlich Drehmoment und Drehzahl. Zum Beispiel:

Beim Radialkolbentyp wird das Drehmoment mehrerer Kolben überlagert, wodurch der Zylinderblock rotiert.

Beim Axialkolbentyp passt der Neigungswinkel der Taumelscheibe die Verdrängung an und beeinflusst die Ausgangsparameter.

4. Niederdrucköl wird abgelassen

Wenn sich das Volumen der Arbeitskammer verringert, wird das Niederdrucköl aus dem Ölauslass abgelassen. Geben Sie nach Abschluss eines Arbeitszyklus weiterhin Hochdrucköl ein und es dreht sich kontinuierlich.

Durch diesen Prozess wandelt der Hydraulikmotor die Druckenergie des Hydrauliksystems effizient in mechanische Energie um. Durch diese Umwandlungsmethode wird es häufig an Orten wie Baumaschinen, Schiffen und Minen eingesetzt.
