Hydraulikmotor funktioniert nicht? Diese Reparaturen vor Ort sind besser als ein Anruf beim Händler

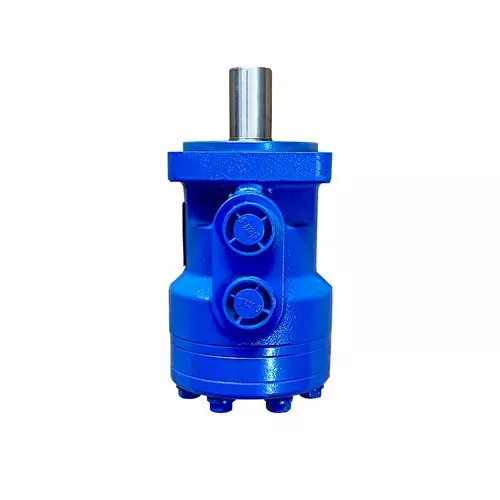

Wenn Sie lange genug mit schwerem Gerät arbeiten, werden Sie irgendwann auf einen Low-Speed-High-Torque-Hydraulikmotor (LSHT) stoßen, der beschließt, aktiv zu werden. Diese Motoren sind die Muskeln hinter Ihrer Schnecke, Winde oder Ihrem Förderband. Sie sind robust gebaut, aber sie sind nicht unbesiegbar. Und wenn sie ausfallen, geschieht das meist mitten in der Arbeit und nicht während einer routinemäßigen Serviceüberprüfung.

Die gute Nachricht ist, dass die meisten Probleme, die wir vor Ort sehen, keine katastrophalen Ausfälle sind. Dabei handelt es sich um Installationsfehler, Versäumnisse bei der Wartung oder einfache Fehldiagnosen. Hier erfahren Sie, was in der Praxis tatsächlich schief geht und wie Sie Ihre Maschine wieder zum Laufen bringen, ohne das Scheckheft für einen vollständigen Austausch herauszuholen.

Die Wellendichtung, die ständig undicht ist: Es ist nicht die Schuld der Dichtung

Dies ist der häufigste Anruf, den wir erhalten. Ein Servicetechniker tauschte eine undichte Wellendichtung an einem Radialkolbenmotor aus, startete die Maschine und innerhalb einer Stunde lief wieder Öl aus. Der natürliche Instinkt ist verantwortlich für die Qualität des Siegels. In Wirklichkeit ist das Siegel nur ein Opfer.

Der eigentliche Übeltäter ist eine Fehlausrichtung. Wenn die Motorausgangswelle nicht perfekt koaxial zur angetriebenen Last ist, entsteht ein Biegemoment. Durch diese Radiallast wird das Lager auf einer Seite gequetscht, die Welle wackelt und die Dichtlippe verliert ihren kreisförmigen Kontakt. Das wird kein Premium-Dichtungsmaterial überstehen.

So beheben Sie das Problem: Hören Sie auf, Dichtungen zu kaufen und beginnen Sie mit der Überprüfung Ihrer Montagestruktur. Verwenden Sie eine Messuhr, um die Ausrichtung zwischen dem Motorflansch und der Eingangswelle der Last zu überprüfen. Wenn Sie einen Ketten- oder Riemenantrieb verwenden, stellen Sie sicher, dass die Spannung die Radiallastgrenze des Motors nicht überschreitet. Diese Spezifikation ist normalerweise auf dem Typenschild des Motors eingeprägt, und wenn Sie raten, liegen Sie wahrscheinlich falsch.

Ein weiterer stiller Killer: Überprüfen Sie Ihre Gehäuseabflussleitung. Viele Mechaniker schalten es in die Hauptrücklaufleitung ein. Das ist ein Fehler. Der Gegendruck in der Rücklaufleitung drückt das Öl direkt an der Dichtung vorbei. Führen Sie einen speziellen Leckflüssigkeitsschlauch direkt zurück zum Tank, möglichst unterhalb des Ölspiegels.

Verstehen Sie Ihren Motortyp: Eine kurze Referenz

Bevor Sie sich mit der Diagnose befassen, ist es hilfreich zu wissen, mit welcher Art von LSHT-Motor Sie es zu tun haben. Jeder Typ hat seine eigenen Stärken, Schwächen und häufigen Fehlerarten. Die folgende Tabelle gibt Ihnen einen klaren Überblick:

Wenn Sie wissen, welchen Motor Sie haben, können Sie wahrscheinliche Fehlerquellen eingrenzen. Beispielsweise sind Orbitalmotoren anfälliger für inneren Zahnverschleiß, während Radialkolbenmotoren empfindlich auf Ölverschmutzung und Lagerüberlastung reagieren.

Warum kriecht mein Motor, anstatt sich sanft zu drehen?

Sie betätigen den Steuerhebel für eine sanfte Drehung, aber die Abtriebswelle ruckelt, stoppt und stottert. Dieses „Kriechen“ ist eine große Frustration, besonders wenn man versucht, schwere Lasten präzise zu positionieren.

Die meisten Techniker geben sofort dem Motor selbst die Schuld. Aber bevor Sie es in Angriff nehmen, bedenken Sie die hydraulische Versorgung. Im System eingeschlossene Luft ist eine Hauptursache für unregelmäßige Bewegungen. Wenn sich die Luft in den Motorräumen komprimiert und ausdehnt, kommt es zu einer schwammigen, ruckartigen Reaktion.

Schneller Aktionsplan: Öffnen Sie den höchsten Punkt des Motorgehäuses und lassen Sie die Luft ab, während der Motor mit niedriger Drehzahl läuft. Wenn das Ruckeln aufhört, haben Sie das Problem gefunden. Wenn nicht, richten Sie Ihre Aufmerksamkeit auf das Überdruckventil. Ein klebriges Überdruckventil, das vorzeitig aufspringt, führt zu einem Druckabfall und einem Drehmomentverlust, was zu einem zeitweiligen Stottern führt.

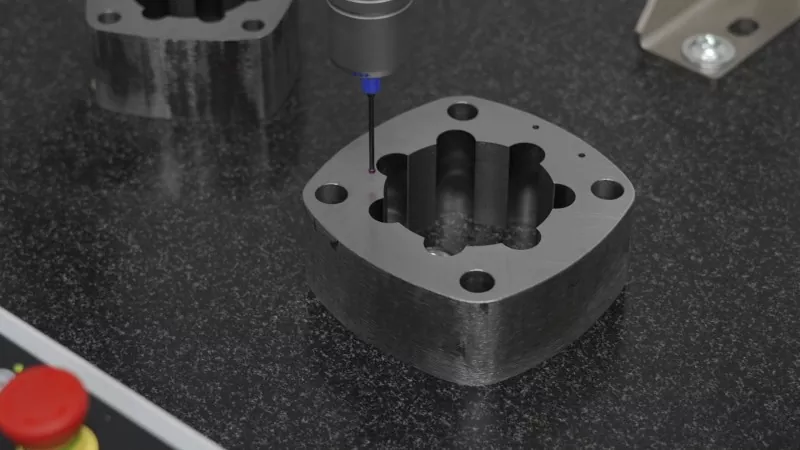

Wenn sowohl das Luft- als auch das Überdruckventil defekt sind, können Sie sich das Innere des Motors ansehen. Bei Orbitalmotoren kann eine abgenutzte Innenverzahnung im Gerotorsatz zu einer ungleichmäßigen Verschiebung führen. Überprüfen Sie bei Kolbenmotoren die Verteilerplatte auf Riefen.

Das „Gestern hat es noch gut geklappt“-Syndrom: Leistungsverlust unter Last

Dies ist das klassische Symptom einer inneren Undichtigkeit. Der Motor dreht sich ohne Last frei, sobald Sie ihn jedoch stark belasten, gerät er ins Stocken oder stoppt ganz. Sie überprüfen den Pumpendruck und er zeigt auf dem Manometer einwandfreie Werte an. Wohin fließt das Öl?

Es geht über die internen Abstände. Durch den Verschleiß des Motors öffnet sich der Spalt zwischen Kolben und Zylinderbohrung bzw. Ventilplatte und Zylinderblock. Hochdrucköl rutscht über diese Lücken direkt zur Niederdruckseite und aus dem Gehäuseablass.

Der praktische Check: Erwärmen Sie das System, belasten Sie es mäßig und befühlen Sie den Gehäuseablassschlauch. Wenn der Motor ungewöhnlich heiß ist oder Sie beim Abwürgen des Motors einen starken Ölfluss spüren, liegt ein übermäßiger interner Bypass vor. Die Lösung ist kein Zusatz oder ein dickeres Öl. Dabei handelt es sich um eine Zerlegung und Messung der kritischen Abstände. Abhängig von der Motorkonstruktion kann es sein, dass Sie die Ventilplatte und die Kolben austauschen müssen, aber sobald die Gehäusebohrung abgenutzt ist, ist der Motor praktisch Schrott.

Der stille Killer: Kontamination

Wir können das nicht genug betonen. AHydraulikmotorist ein Präzisionsinstrument, das in eine Gusseisenhülle gehüllt ist. Die Abstände zwischen beweglichen Teilen werden in Mikrometern gemessen. Wenn dort Schmutz eindringt, wirkt er wie eine Läppmasse und reißt die Zwischenräume auf.

Was wir vor Ort sehen:

• Verwendung von altem Öl aus einem schmutzigen Fass.

• Nach einem Komponentenausfall werden die Schläuche nicht gespült.

• Lassen Sie die Ports offen, während Sie auf die Installation warten.

Vorbeugende Maßnahmen: Stellen Sie sicher, dass Ihr Rücklauffilter eine Nennleistung von mindestens 25 Mikrometern hat. Wechseln Sie das Filterelement nach den ersten 50 Betriebsstunden bei einem neuen Motor. Wenn Sie einen Pumpenausfall vorgeschaltet hatten, tauschen Sie nicht einfach den Motor aus. Spülen Sie den gesamten Kreislauf und wechseln Sie das Öl. Die Rückstände einer ausgefallenen Pumpe gelangen direkt zu Ihrem Motor und zerstören ihn schnell.

Ein letztes Wort zur Installation

Der häufigste Fehler, den wir sehen, ist die Annahme, dass ein Hydraulikmotor ein direkter Ersatz für ein Getriebe sei. Getriebe verarbeiten Stoßbelastungen durch das Gehäuse. Hydraulikmotoren handhaben sie über die Innenlager und die Welle. Wenn Sie einen Motor an einem Gelenkarm oder einem Schwenkrahmen montieren, verwenden Sie eine flexible Kupplung oder eine Zapfenhalterung. Benutzen Sie das Motorgehäuse nicht als Strukturelement.

Wenn Sie daraus einen Ratschlag ziehen, dann sei es dieser: Lesen Sie die Einbauzeichnung. Dieser kleine Abschnitt über zulässige Radial- und Axiallasten ist der wichtigste Absatz im Handbuch. Ignorieren Sie es, und Sie werden ein Leben lang mit Undichtigkeiten und Ausfällen zu kämpfen haben.
