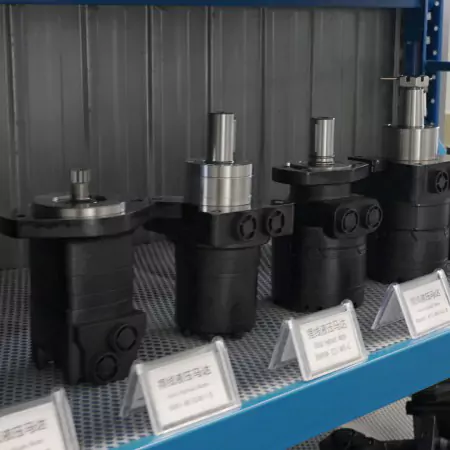

Oszillierende Hydraulikmotoren: Wie funktionieren sie und wo werden sie eingesetzt?

In hydraulischen Systemen ist die Umwandlung von Flüssigkeitskraft in mechanische Bewegung ein wichtiger Schritt für einen effizienten Gerätebetrieb. Während herkömmliche Hydraulikmotoren hauptsächlich für eine kontinuierliche Drehbewegung ausgelegt sind,Oszillierende Hydraulikmotorenbieten eine andere Lösung, indem sie hydraulische Energie in eine kontrollierte Hin- und Herdrehbewegung umwandeln.

Aufgrund ihrer kompakten Bauweise, hohen Drehmomentabgabe und präzisen Bewegungssteuerung werden oszillierende Hydraulikmotoren häufig in der Industrieautomation, in Baumaschinen, Materialtransportgeräten, Schiffssystemen und anderen Anwendungen eingesetzt, die eine Drehung mit begrenztem Winkel erfordern.

Was ist ein oszillierender Hydraulikmotor?

Einoszillierender Hydraulikmotorist ein hydraulischer Aktuator, der unter Druck stehende Hydraulikflüssigkeit innerhalb eines bestimmten Drehbereichs in eine Winkelbewegung umwandelt.

Im Gegensatz zu herkömmlichen Hydraulikmotoren, die sich kontinuierlich in eine Richtung drehen, erzeugt ein oszillierender Hydraulikmotor eine wiederholte Schwenkbewegung zwischen zwei voreingestellten Winkeln.

Der grundlegende Arbeitsprozess ist:

Hydrauliköl dringt ein → Druck wirkt auf interne Komponenten → Es entsteht mechanische Kraft → Abtriebswelle dreht sich hin und her

Der Drehwinkel kann typischerweise entsprechend den Anwendungsanforderungen angepasst werden, z. B. 90°, 180° oder andere spezifische Bereiche.

Wie funktioniert ein oszillierender Hydraulikmotor?

Das Funktionsprinzip beruht auf der Umwandlung von Hydraulikdruck in Drehmoment durch interne mechanische Strukturen.

Wenn unter Druck stehendes Hydrauliköl auf eine Seite der Motorkammer gelangt, drückt es interne Komponenten und erzeugt so eine Rotationskraft. Wenn sich die Ölflussrichtung ändert, bewegt sich die Abtriebswelle in die entgegengesetzte Richtung zurück.

Zu den Hauptarbeitskomponenten gehören in der Regel:

Hydraulikzylinder oder -kammer

Rotor- oder Flügelmechanismus

Abtriebswelle

Dichtungssystem

Wohnstruktur

Durch die Steuerung der Richtung und des Drucks des Hydraulikflusses kann der Motor eine präzise oszillierende Bewegung erzielen.

Hauptvorteile oszillierender Hydraulikmotoren

1. Hohe Drehmomentabgabe in kompakter Bauweise

Einer der Hauptvorteile oszillierender Hydraulikmotoren ist ihre Fähigkeit, ein hohes Drehmoment bei relativ kompakter Größe zu erzeugen.

Dadurch eignen sie sich für Anwendungen, bei denen der Einbauraum begrenzt ist, aber eine hohe Rotationskraft erforderlich ist.

Häufige Beispiele sind:

Ventilbetätigungssysteme

Roboterausrüstung

Industriemaschinen

Lenksysteme

2. Präzise Winkelpositionssteuerung

Viele industrielle Anwendungen erfordern eine kontrollierte Bewegung anstelle einer kontinuierlichen Rotation.

Mit oszillierenden Hydraulikmotoren können Ingenieure Folgendes definieren:

Drehwinkel

Bewegungsgeschwindigkeit

Betriebsfrequenz

Drehmomentabgabe

Dadurch eignen sie sich für Automatisierungssysteme, die eine wiederholbare Positionierung erfordern.

3. Reibungsloser Betrieb und zuverlässige Leistung

Hydrauliksysteme sorgen selbstverständlich für eine hohe Leistungsdichte und eine reibungslose Kraftübertragung.

Im Vergleich zu einigen elektrischen Stellantrieben können oszillierende Hydraulikmotoren in anspruchsvollen Umgebungen mit hohen Belastungen, Vibrationen oder rauen Bedingungen eine gute Leistung erbringen.

4. Geeignet für Hochleistungsanwendungen

Da hydraulische Antriebssysteme erhebliche Kräfte erzeugen können, werden für anspruchsvolle Industrieanwendungen häufig oszillierende Hydraulikmotoren ausgewählt.

Sie können effektiv arbeiten unter:

Bedingungen mit hoher Belastung

Häufige Arbeitszyklen

Außenumgebungen

Staubige oder anspruchsvolle Bedingungen

Oszillierender Hydraulikmotor im Vergleich zu herkömmlichem Hydraulikmotor

Gängige Arten von oszillierenden Hydraulikmotoren

Oszillierender Hydraulikmotor vom Flügelradtyp

Flügelzellenkonstruktionen nutzen hydraulischen Druck, der auf Flügel wirkt, um eine Drehbewegung zu erzeugen.

Zu den Vorteilen gehören:

Kompakte Struktur

Reibungsloser Betrieb

Gute Positionierungsleistung

Sie werden häufig in industriellen Automatisierungs- und Steuerungssystemen eingesetzt.

Hydraulischer Oszilliermotor mit Zahnstange und Ritzel

Dieser Typ wandelt die lineare Kolbenbewegung über einen Zahnstangen- und Ritzelmechanismus in eine Drehbewegung um.

Zu den Funktionen gehören:

Hohe Drehmomentabgabe

Einfache mechanische Struktur

Zuverlässiger Betrieb

Es wird häufig für Hochleistungs-Ventilantriebe und Industrieanlagen verwendet.

Hydraulischer Oszilliermotor mit Spiralwelle

Spiralförmige Konstruktionen sorgen für eine reibungslose Drehmomentübertragung und eignen sich für Anwendungen, die stabile Bewegungen und reduzierte Vibrationen erfordern.

Anwendungen von oszillierenden Hydraulikmotoren

Industrielle Automatisierung

Oszillierende Hydraulikmotoren werden in automatisierten Systemen eingesetzt, die eine kontrollierte Winkelbewegung erfordern, darunter:

Roboterarme

Spannvorrichtungen

Positionierungsmechanismen

Hydraulische Ventilbetätigung

Große Industrieventile erfordern häufig eine zuverlässige Öffnungs- und Schließsteuerung.

Oszillierende Hydraulikmotoren liefern das nötige Drehmoment für:

Rohrleitungsventile

Öl- und Gasausrüstung

Wasseraufbereitungssysteme

Baumaschinen

Schweres Gerät erfordert eine starke und zuverlässige hydraulische Bewegung.

Zu den Anwendungen gehören:

Anbaugeräte für Bagger

Hebemechanismen

Rotierende Plattformen

Schiffsausrüstung

Schiffssysteme werden häufig in anspruchsvollen Umgebungen eingesetzt, in denen hydraulische Lösungen zuverlässige Leistung bieten.

Oszillierende Hydraulikmotoren können eingesetzt werden in:

Lenksysteme

Deckmaschinen

Kontrollmechanismen

Wie wählt man den richtigen oszillierenden Hydraulikmotor aus?

Die Auswahl eines geeigneten Motors erfordert die Bewertung mehrerer wichtiger Faktoren.

1. Erforderliches Drehmoment

Das Drehmoment ist einer der wichtigsten Auswahlparameter.

Benutzer sollten Folgendes berücksichtigen:

Ladungsgröße

Betriebsdruck

Sicherheitsmarge

Arbeitsfrequenz

Ein Motor mit unzureichendem Drehmoment kann die erforderliche Bewegung möglicherweise nicht ausführen.

2. Anforderungen an den Drehwinkel

Unterschiedliche Anwendungen erfordern unterschiedliche Schwingungsbereiche.

Bestätigen Sie vor der Auswahl:

Maximaler Drehwinkel

Genauigkeit der Rückkehrposition

Anforderungen an den Bewegungszyklus

3. Arbeitsdruck und Hydrauliksystemkompatibilität

Der Motor muss zum vorhandenen Hydrauliksystem passen.

Wichtige Parameter sind:

Betriebsdruck

Durchflussrate

Hydrauliköltyp

Temperaturbereich

4. Installationsumgebung

Die Arbeitsumgebung beeinflusst die Motorauswahl.

Halten:

Innen- oder Außeninstallation

Einwirkung von Feuchtigkeit oder Staub

Erforderlicher Schutzgrad

Wartungszugänglichkeit

Wartungstipps für oszillierende Hydraulikmotoren

Eine ordnungsgemäße Wartung trägt dazu bei, eine stabile Leistung aufrechtzuerhalten und die Lebensdauer zu verlängern.

Zu den empfohlenen Vorgehensweisen gehören:

Überprüfen Sie regelmäßig die Qualität des Hydrauliköls

Ersetzen Sie die Filter gemäß den Wartungsplänen

Überprüfen Sie die Dichtungen auf Undichtigkeiten

Überwachen Sie ungewöhnliche Geräusche oder Vibrationen

Halten Sie hydraulische Systeme sauber

Verunreinigte Hydraulikflüssigkeit ist eine der häufigsten Ursachen für verminderte Leistung und Komponentenverschleiß.

Zukünftige Entwicklungstrends oszillierender Hydraulikmotoren

Mit der zunehmenden Automatisierung und intelligenten Fertigung entwickeln sich oszillierende Hydraulikmotoren in Richtung:

Höhere Positionierungsgenauigkeit

Kompaktere Designs

Verbesserte Energieeffizienz

Intelligente Überwachungsfunktionen

Längere Lebensdauer

Zukünftige Hydrauliksysteme werden sich nicht nur auf die Leistungsabgabe, sondern auch auf präzise Steuerung und intelligente Bedienung konzentrieren.

Abschluss

Oszillierende Hydraulikmotorenbieten eine effektive Lösung für Anwendungen, die eine kontrollierte Winkelbewegung und eine hohe Drehmomentabgabe erfordern. Ihre kompakte Bauweise, zuverlässige Leistung und flexible Steuerung machen sie zu wertvollen Komponenten in der industriellen Automatisierung, Maschinen, Ventilsystemen und Hochleistungsgeräten.
