Wie wählt, installiert und wartet man Rotations-Orbital-Hydraulikmotoren für eine maximale Lebensdauer?

Dieser Leitfaden geht durch die Theorie, um umsetzbare Erkenntnisse zu liefern – von der Dimensionierung des richtigen Motors für Ihre Anwendung über die richtigen Installationstechniken bis hin zu täglichen Wartungspraktiken, die die Lebensdauer maximieren.

1. Kernfunktionsprinzip – Was sorgt für ein hohes Drehmoment?

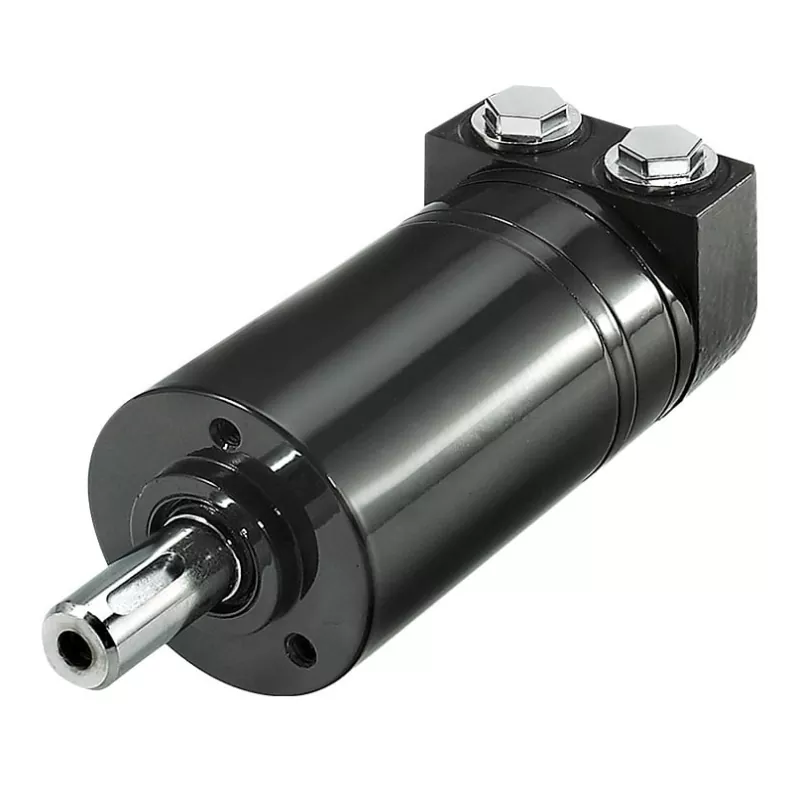

Das Herz einesOrbitalmotorist ein ineinandergreifender Zahnradsatz – ein Rotor (äußeres Zahnrad) und ein Stator (inneres Zahnrad) – mit der entscheidenden Konstruktionsregel, dass der Rotor einen Zahn weniger als der Stator hat. Wenn unter Druck stehende Hydraulikflüssigkeit in den Motor gelangt, zwingt sie den Rotor zu einer Orbitalbewegung (Planetenbewegung) im Stator. Diese Bewegung wird über eine interne Kupplungswelle auf die Abtriebswelle übertragen und wandelt die Orbitalbewegung in einen gleichmäßigen Drehausgang um.

Dieses Design bietet den entscheidenden Vorteil: Low-Speed ​​High-Torque (LSHT) . Im Gegensatz zu Flügelzellen- oder Kolbenmotoren können Orbitalmotoren direkt bei niedrigen Drehzahlen ein starkes, stabiles Drehmoment erzeugen, ohne dass ein Untersetzungsgetriebe erforderlich ist. Dies ist von unschätzbarem Wert für Anwendungen, die eine präzise Drehzahlregelung und ein hohes Anlaufdrehmoment unter schweren Lasten erfordern.

Es gibt zwei primäre Statorkonfigurationen:

• Gerotor (einteiliger Stator): Der Stator ist ein einzelner Innenzahnkranz. Wirtschaftlich und zuverlässig für mittlere Belastungszyklen.

• Geroler (Rollenstator): In die Statorzähne werden Rollen oder Nadeln eingesetzt, die Gleitreibung in Rollreibung umwandeln. Dies führt zu einem höheren Wirkungsgrad, einer besseren Stoßbelastungsfestigkeit und einer deutlich längeren Verschleißlebensdauer – ideal für den Hochleistungsbetrieb mit hoher Frequenz.

2. Praktische Dimensionierung – Auswahl des richtigen „Herzens“ für Ihre Maschine

Ein falsch dimensionierter Motor ist die häufigste Ursache für einen vorzeitigen Ausfall. Unterdimensionierung führt zu Überlastschäden; Überdimensionierung verursacht Kosten und verringert die Effizienz des Gesamtsystems. Konzentrieren Sie sich auf diese vier kritischen Parameter:

• Drehmoment, Geschwindigkeit und Hubraum (Das Dreieck): Der Hubraum (cm³/Umdrehung) bestimmt direkt die Drehmomentabgabe – ein größerer Hubraum bedeutet mehr Flüssigkeit pro Umdrehung und damit ein höheres Drehmoment, aber eine niedrigere Höchstgeschwindigkeit. Definieren Sie immer das Startdrehmoment (das normalerweise höher ist als das Betriebsdrehmoment) und den erforderlichen Betriebsdrehzahlbereich, bevor Sie den Hubraum auswählen. Überprüfen Sie die Leistungskurve des Herstellers – wählen Sie niemals einen Motor aus, der an seinen extremen Grenzen arbeitet; Streben Sie die Zone mit der höchsten Effizienz des Druck-/Durchflussprofils Ihres Systems an.

• Systemdruck und Durchflussrate: Bestätigen Sie den kontinuierlichen Arbeitsdruck und den maximal verfügbaren Durchfluss Ihres Aggregats. Der Druck begrenzt das Spitzendrehmoment, während der Durchfluss die erreichbare Höchstgeschwindigkeit bestimmt. Vergleichen Sie diese mit den Nenndaten des Motors. Stellen Sie sicher, dass der maximale Nenndruck des Motors einen angemessenen Sicherheitsspielraum über den Spitzenspitzen Ihres Systems hat (verwenden Sie ein entsprechend eingestelltes Überdruckventil).

• Montage und Wellenbelastung: Neben Schraubenmustern und Flanschgrößen wird die radiale Belastbarkeit der Abtriebswelle oft übersehen. Wenn Sie ein Kettenrad, eine Riemenscheibe oder einen Riemenantrieb direkt auf der Welle montieren, entstehen erhebliche Seitenkräfte. In solchen Fällen müssen Sie einen Motor mit Hochleistungslagern auswählen und die Radiallasttabelle des Herstellers konsultieren. Wird dies ignoriert, führt dies zu einem schnellen Lagerausfall und einer Undichtigkeit der Dichtung.

• Umgebungsbedingungen und besondere Anforderungen: Für extreme Umgebungstemperaturen, staubige Bedingungen oder Umgebungen mit hoher Luftfeuchtigkeit sollten Sie verbesserte Dichtungen (z. B. Viton oder HNBR) und korrosionsbeständige Materialien angeben. Für Anwendungen, die dynamisches Bremsen oder Geschwindigkeitserfassung erfordern, sollten Sie integrierte Optionen wie Bremsventile, Drehzahlmesser oder Proportionalsteuerventile in Betracht ziehen.

3. Installation und Inbetriebnahme – Details, die über Leistung entscheiden

Ein perfekt ausgewählter Motor kann bei falscher Montage schnell ausfallen. Befolgen Sie diese nicht verhandelbaren Schritte:

1. Präzise Wellenausrichtung: Eine absolute koaxiale Ausrichtung zwischen der Motorwelle und der angetriebenen Last ist zwingend erforderlich. Jede Winkel- oder Parallelfehlausrichtung führt zu radialen oder axialen Kräften, die die Lagerlebensdauer drastisch verkürzen. Verwenden Sie eine Messuhr oder ein Laserausrichtungswerkzeug und halten Sie sich strikt an die Herstellertoleranzen (normalerweise ≤ 0,05 mm Rundlauffehler).

2. Korrekte Anschlussverbindungen: Überprüfen Sie die Anschlussidentifikation noch einmal – Druck (P), Rücklauf (T) und Abfluss (L). Der Ablassanschluss ist von entscheidender Bedeutung: Er muss mit minimalem Gegendruck (normalerweise < 5–10 bar, siehe technische Daten) separat zum Tank zurückgeführt werden. Verstopfen Sie niemals den Ablassanschluss – andernfalls wird die Wellendichtung sofort zerstört.

3. Systemspülung vor der Inbetriebnahme: Bevor Sie den Motor anschließen, spülen Sie das gesamte Hydrauliksystem (Schläuche, Ventile, Kühler) mit sauberer Flüssigkeit, um Schweißschlacke, Schmutz oder Rückstände von der Installation zu entfernen. Während der Einrichtung eingebrachte Verunreinigungen sind eine der Hauptursachen für vorzeitigen Verschleiß.

4. Erstes Einlaufverfahren: Bei neuen oder überholten Motoren lassen Sie das Gerät etwa 30–60 Minuten lang bei 30–50 % der Nennlast laufen, bevor Sie es mit Volllast betreiben. Dadurch können die Innenzahnräder und Lager richtig zusammenpassen und das Innenspiel stabilisiert werden, was die Langzeithaltbarkeit erheblich verlängert.

4. Tägliche Wartung und schnelle Fehlerdiagnose

Beachten Sie die goldene Regel: 90 % der Ausfälle von Hydraulikmotoren sind auf eine Flüssigkeitsverunreinigung oder eine falsche Flüssigkeitstemperatur zurückzuführen. Wartung ist nicht optional – sie ist die Lebensader Ihrer Ausrüstung.

Flüssigkeitsmanagement – ​​Ihre oberste Priorität:

• Sauberkeit: Feststoffpartikel wirken als Schleifmittel und verschleißen das präzisionsgefertigte Rotor-Stator-Paar. Dies erhöht die interne Leckage, verringert den volumetrischen Wirkungsgrad und verringert das Drehmoment. Streben Sie einen Sauberkeitsgrad von ISO 4406 18/16/13 oder besser an und überprüfen/ersetzen Sie die Rücklauffilter regelmäßig. Verwenden Sie eine Differenzdruckanzeige am Filtergehäuse.

• Viskosität und Temperatur: Der optimale Viskositätsbereich liegt bei 20–43 cSt bei 50 °C. Halten Sie die Öltemperatur für den Dauerbetrieb unter 60 °C. Überschreiten Sie niemals 85 °C, auch nicht bei Spitzen. Hohe Temperaturen verdünnen das Öl, verringern die Schmierfähigkeit und beschleunigen den Verschleiß der Dichtung. Niedrige Temperaturen erhöhen den viskosen Widerstand, was zu Kavitation und trägen Starts führt. Installieren Sie bei Bedarf eine Temperaturanzeige und einen Kühler.

• Mischen Sie niemals Flüssigkeitstypen: Verwenden Sie auf keinen Fall Motoröl als Ersatz für Hydraulikflüssigkeit. Ihre Additivpakete sind nicht kompatibel. Das Mischen kann zum Anschwellen, Schäumen, Verlacken der Dichtung und zu einem katastrophalen Versagen der Dichtung führen. Verwenden Sie immer die vom Erstausrüster empfohlene Hydraulikflüssigkeitssorte.

Schnelle Fehlerdiagnosetabelle

Geplante Gesundheitschecks

Integrieren Sie diese in Ihren vorbeugenden Wartungsplan:

• Wöchentlich: Überprüfen Sie die Außentemperatur des Gehäuses (verwenden Sie ein Infrarot-Thermometer) und achten Sie auf ungewöhnliches Klopfen oder Jaulen.

• Monatlich: Überprüfen Sie alle Schlauchanschlüsse und Dichtungen auf Undichtigkeiten.

• Vierteljährlich: Entnehmen Sie eine Ölprobe und senden Sie sie zur spektrometrischen Analyse – steigende Werte an Eisen-, Kupfer- oder Siliziumpartikeln sind Frühwarnzeichen für inneren Verschleiß, lange bevor die Leistung sichtbar nachlässt.

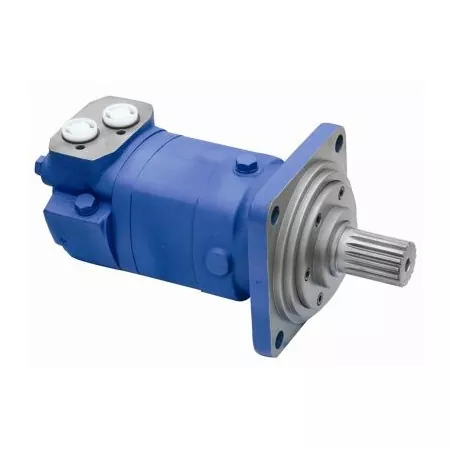

Ein KreiselOrbitalhydraulikmotorist bei richtiger Behandlung ein robustes und zuverlässiges Arbeitstier. Der Erfolg basiert auf drei Säulen: der genauen Dimensionierung für Ihr reales Belastungsprofil, der Installation mit chirurgischer Präzision und der Aufrechterhaltung der Flüssigkeitsgesundheit als nicht verhandelbare Disziplin. Beziehen Sie sich im Zweifelsfall immer auf die spezifischen Leistungskurven und Wartungsintervalle des Herstellers – und zögern Sie nicht, bei komplexen Arbeitszyklen oder kundenspezifischen Integrationen deren Anwendungstechniker einzuschalten.
